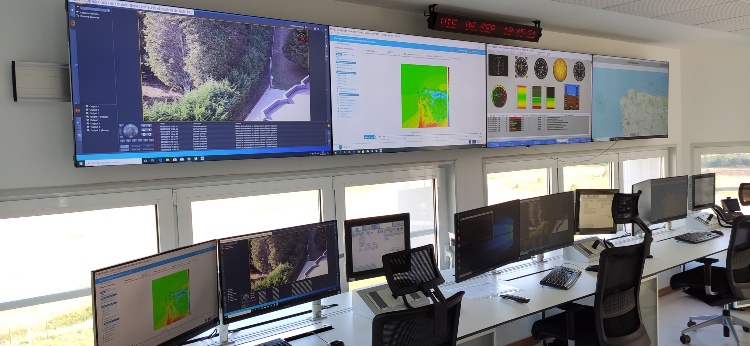

Centro de Control

El centro de control estará concebido como el núcleo operativo del CIAR. En él confluyen tres facetas básicas e imprescindibles para cada operación del mismo:

  • Seguridad operativa.
  • Instrumentación.
  • Supervisión de la operación del usuario del CIAR por parte del INTA. Servicio proporcionado para visualizar la operación de los sistemas del usuario.

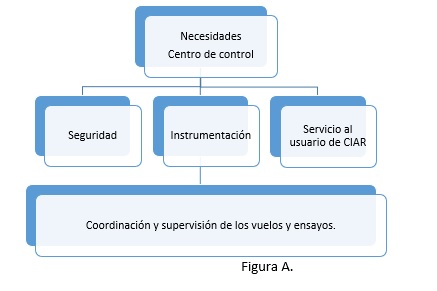

Los tres anteriores puntos confluyen en una estructura funcional que coordina las anteriores necesidades, de acuerdo a la figura A.

figura A

El resultado de unir las necesidades anteriores es ofrecer a los futuros usuarios del CIAR un servicio integral y completo, innovador, para la realización de ensayos de Plataformas Aéreas de Investigación tanto tripuladas como no tripuladas, pruebas y trabajos experimentales necesarios para certificar, calificar, comprobar, homologar, integrar, ensayar e investigar, componentes, equipos, subsistemas y sistemas.

El conjunto de estos servicios, son flexibles, abiertos y fácilmente configurables tanto en su conjunto como en su manejo, con altas capacidades de visualización de datos en tiempo real como en post-ensayo de todos los datos generados por la instrumentación controlada desde este centro o que de otras ubicaciones vayan a este, tanto in situ como a distancia. El sistema es capaz de presentarle al usuario la información en formatos compatibles con los sistemas actuales de RPAS y su tendencia futura.

Se garantiza una cobertura de recepción de información de las plataformas de ensayo de hasta 180km de distancia desde el centro en cualquier radial y desde el nivel del suelo hasta 30.000ft. El CIAR garantiza en los ensayos la redundancia de sistemas para no perder en ningún momento información y la garantía de almacenamiento de todos los datos de los ensayos que se realizan, pudiendo tratarse de uno o de varios ensayos a la vez.

Los elementos con los que cuenta son:

  • Un sistema de seguimiento automático y flexible, junto con los elementos necesarios para poder recibir, distribuir, procesar, mostrar y almacenar en tierra y en tiempo real toda la información transmitida por los sistemas en operación a través de radiofrecuencias para las bandas S (2200-2400 MHz) y C (5091-5250 MHz) realizando un seguimiento automático del objetivo. Además, este sistema permite el envío de datos ya procesador a través de red a cualquier otro sistema de manera eficiente.
  • Software de control para poder acceder a todos los elementos del sistema desde un único punto de control configurable, además de poder mostrar en cualquier monitor la información deseada con un interfaz amigable.
  • Se dispone de una base de tiempos universal de referencia para todas las operaciones del CIAR.



antenas
