Laboratorio de Electricidad
El Laboratorio de Electricidad del INTA dispone de patrones primarios el campo de corriente continua y baja frecuencia (hasta 1 MHz) de los siguientes parámetros de Resistencia (Rcc y Rac), Tensión Continua (VDC), Tensión Alterna (VAC), Intensidad de Corriente Continua (IDC), Intensidad de Corriente Alterna (IAC), medida de Inductancia (H) y medidas de Capacidad (C) con los que es posible la calibración de patrones primarios e instrumentos de medida. El alcance detallado del Laboratorio se puede consultar en la página web ENAC.
RESISTENCIA CORRIENTE CONTINUA, Rdc.
Los patrones de referencia del Laboratorio, 1 W y 10 kW, tienen trazabilidad al Centro Español de Metrología, CEM.
Se realizan las calibraciones por comparación directa o mediante relaciones con los patrones indicados, utilizando puentes de medida del fabricante MI, modelo 6010 y modelo 6000.
RESISTENCIA CORRIENTE ALTERNA, Rac.
En el Laboratorio se pueden realizar la calibración de medidores de resistencia en Corriente Alterna para valores fijos de 1 W, 10 W, 25 W y 100 W para frecuencias desde 20 Hz hasta 10 kHz.
TENSIÓN CORRIENTE CONTINUA, VDC.

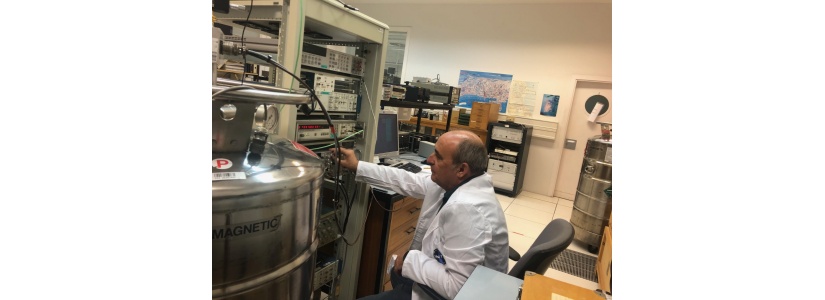

El patrón de referencia del INTA está basado en el efecto Josephson, una multi-unión de valor 10 V, basado en parámetros físicos que no requiere trazabilidad externa y que ha sido inter-comparado con el National Physical Laboratory del Reino Unido y con el Centro Español de Metrología. Diariamente es comparado con los patrones de estado sólido, basados en diodos Zener, que permiten dar la trazabilidad del laboratorio.

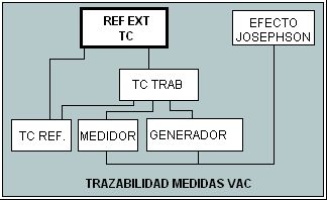

TENSIÓN CORRIENTE ALTERNA.
Los patrones de referencia son Convertidores Térmicos con trazabilidad al Centro Español de Metrología, CEM, y al National Physical Laboratory del Reino Unido.
INTENSIDAD CORRIENTE CONTINUA, IDC.
Los patrones de referencia son Shunts de Corriente Continua con trazabilidad al National Physical Laboratory del Reino Unido.
INTENSIDAD CORRIENTE ALTERNA, IAC.
Los patrones de referencia son Shunts de Correinte Alterna con trazabilidad al National Physical Laboratory del Reino Unido.
INDUCTANCIAS, L.
Los patrones de referencia son Inductancias de valores de 1 mH, 10 mH, 100 mH, 1 H y 10 H con trazabilidad al National Physical Laboratory del Reino Unido.
CAPACIDAD, C.
El patrón de referencia es la Capacidad de valor 1 nF con trazabilidad al Nacional Phisycal Laboratory del Reino Unido.
