SGCOPLA-19 - Radar sar en banda X (RBX p2)

SGCOPLA-19

El departamento de Radiofrecuencia y Tecnologías Electrónicas del INTA ha desarrollado un sistema SAR completo, desde la concepción del sistema hasta el diseño y la implementación de los segmentos terreno y de vuelo, montado en el EADS CASA 212-200, así como cada herramienta y aplicación software para el control o procesamiento de señal en el sistema.

El sistema RBX, que sustituye al RIX (el anterior prototipo operativo de desarrollo de tecnología radar del instituto), permite poder alcanzar el estado del arte de los radares SAR aerotransportados tanto en resolución como en modos de operación y calidad de datos.

El sistema va montado en la plataforma aérea de investigación del INTA EADS/CASA C-212 y se ha diseñado para facilitar futuras mejoras y modificaciones ya sea para adaptar el radar a nuevos requisitos o para proporcionar nuevas funcionalidades.

Otro de los objetivos del sistema ha sido el asegurar la calidad de los datos adquiridos. Para ello, se han incluido varios lazos de calibración así como comprobaciones de las condiciones operativas del radar.

Recursos Técnicos:

CARACTERÍSTICAS

  • - Frecuencia central: 9.6 GHz.
  • - Ancho de banda : >600 MHz.
  • - PRF: > 6000 Hz variable.
  • - Formas de onda: 8.
  • - Datos por pulso: 64Kmuestras.
  • - Potencia: 2kW.
  • - Tipo: stripmap.
  • - Modos de una solo pasada:
    • bidimensional
    • QUADpol
    • interferométrico
    • e Interferometría polarimétrica
  • - Procesado en tiempo real.
  • - Altura de vuelo nominal: 3000m.
  • - Velocidad nominal: 70 m/s.
  • - Swath: >10 km.

Además se han desarrollado las herramientas necesarias para el tratamiento de los datos provenientes del sensor que nos permitan obtener:

  • - Datos brutos obtenidos por el sensor.

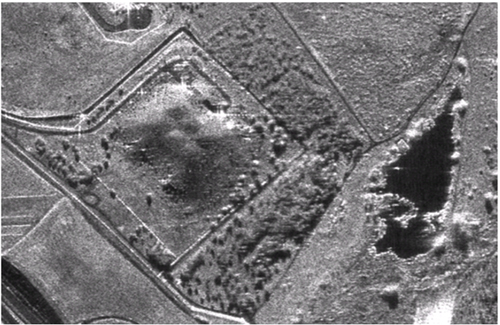

  • - Imágenes complejas de utilidad en detección, reconocimiento y clasificación de blancos e interferometría.
  • - Imágenes reales con reducción de ruido de utilidad en detección de bordes, clasificación de blancos extendidos, detección de cambios, etc.
  • - Imágenes georreferenciadas que se pueden incluir en sistemas de información geográfica y programas comerciales utilizados en teledetección (ERDAS, Matlab, etc).

La tecnología puede ser adaptada a medida a otras aplicaciones según necesidades y está disponible para transferencia e industrialización.
Productos
Responsable del Servicio:
José Román Ganzer
E-mail:
otri@inta.es
Teléfonos:

915201153
Área:
Área de Cooperación Cientifico-Técnica y Comercial (5810)
Departamento:
Departamento de Desarrollo Institucional (5800)
Subdirección:
Subdirección General de Coordinación y Planes (5000)
Localización:
Sede Central INTA Torrejón de Ardoz
