Capacidades de medida

En cuanto a instalaciones y procesos de caracterización EM de materiales, el Área de Radiofrecuencia del INTA se encuentra en el estado del arte. Entre las instalaciones destacan una cámara anecoica polivalente denominada BIANCHA (Bistatic ANechoic CHAmber) y un sistema de caracterización de alta precisión denominado POLYBENCH. Ambos están basados en las técnicas de medida en espacio libre y permiten la medida y caracterización EM de materiales y estructuras complejas mediante la medida de los coeficientes de transmisión, reflexión y absorción.

BIANCHA en una instalación de medida versátil, singular e innovadora concebida, diseñada y construida para posibilitar la realización de gran variedad de ensayos EM, tanto de radiación como de dispersión, con una precisión estimada de 0,5 dB, incluyendo capacidad biestática y polarimétrica.

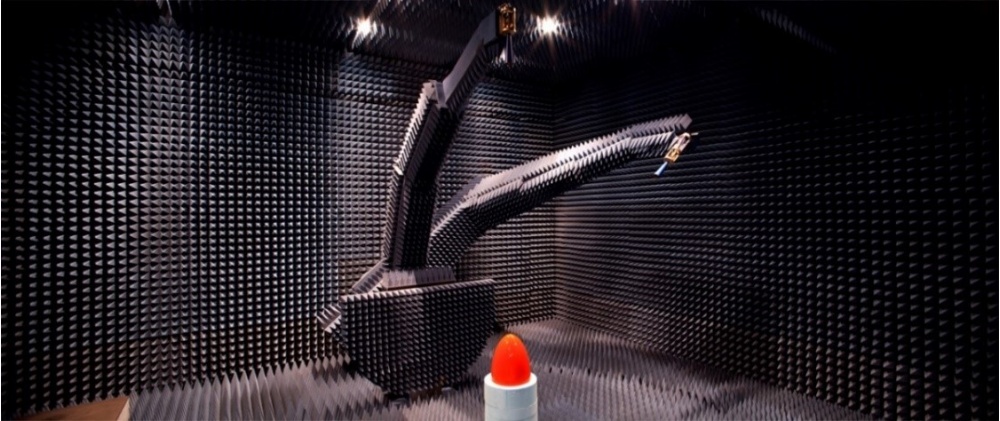

Medida de radomos en BIANCHA.

Figura 1. Medida de radomos en BIANCHA.

Descargar folleto BIANCHA



POLYBENCH es un nuevo diseño que, aunque no dispone de la versatilidad de BIANCHA, se caracteriza por tener precisiones un orden de magnitud superior, siendo capaz de discernir variaciones en el coeficiente de reflexión, transmisión y absorción del orden de 0,05 dB en amplitud.

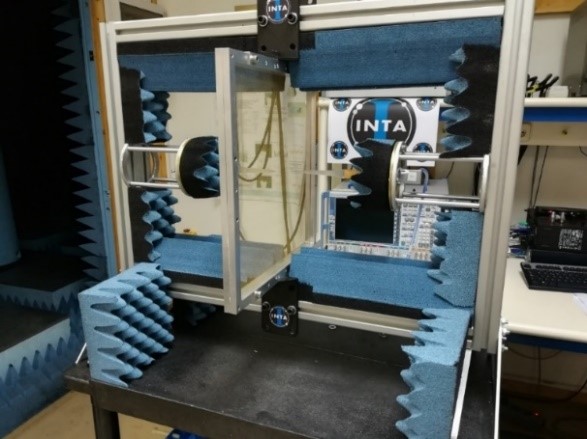

Banco de medida de alta precisión POLYBENCH.

Figura 2. Banco de medida de alta precisión POLYBENCH.



Además de estas instalaciones singulares, el Área de Radiofrecuencia dispone de las siguientes capacidades para la caracterización EM de materiales:

  • SPEAG DAK-12 y DAK-3.5: sistema de medida de sonda coaxial abierta (20 MHz - 20 GHz)
  • Kit comercial de evaluación para capas finas de materiales dieléctricos (DAK-TL2) de SPEAG
  • Multiwave EpsiMu 7 mm y PE13: línea de transmisión coaxial hasta 18 GHz
  • Setup de ensayo para el método ASTM-4935 para medir la efectividad de apantallamiento electromagnético
  • Método en línea de transmisión microstrip para caracterización de uniones
  • Sistema de medida de impedancia cuadro en corriente continua (DC) de materiales compuestos
