SGSE-4 - Ensayos ambientales climáticos

SGSE-4

  • Ensayos de ciclos térmicos en alto vacío.
  • Ensayos de temperatura.
  • Ensayos de choque térmico.
  • Ensayos de ciclado térmico rápido en atmósfera inerte.
  • Ensayos de temperatura/humedad para pequeños prototipos.
  • Ensayos de temperatura/humedad/altitud.
  • Detección de fugas en sistemas herméticos.
  • Medida de deformaciones termoelásticas en ensayos de vacío térmico.

Los ensayos ambientales son una parte fundamental del programa de desarrollo, evaluación y homologación de cualquier producto o material.

Con más de cuarenta años de experiencia en la realización de este tipo de ensayos, el INTA dispone de instalaciones, de equipamiento necesario y de personal cualificado para probar el comportamiento y la resistencia de un determinado equipo ante las diversas condiciones creadas por el ambiente natural o inducido durante su vida de servicio.

Las instalaciones del INTA están equipadas con la instrumentación más avanzada para simular las condiciones climáticas (temperatura, humedad), así como las condiciones de atmósfera espacial (vacío térmico) que pueden sufrir tanto los equipos de uso militar como civil que estén sometidos a las condiciones anteriormente expuestas.

El Laboratorio dispone de un sistema de calidad establecido que cumple con la norma UNE-EN ISO/IEC 17025 para laboratorios de ensayos.

Recursos Técnicos:

En cuanto a sistemas para ensayos de ciclos térmicos en alto vacío se dispone de diferentes instalaciones a destacar las siguientes características técnicas de las instalaciones de ensayo de vacío térmico más representativas:

  • TVAC CENTAURUS A TVC-04 para satélites de tamaño medio (ancho 4m, alto 4m, largo 4m, Tmin: -175 ºC a Tmax: 150ºC, vacío mínimo de 10^-5 hPa, máx. peso esp. 2000 kg). En combinación con esta cámara se le puede acoplar un sistema de medidas de deformaciones termoelásticas.
  • TVAC ANDROMEDA para unidades ópticas y condiciones de limpieza ISO 5   (Ø 2m, largo 3m, Tmin: -175 ºC a Tmax: 150ºC, vacío mínimo de 10^-5 hPa, máx. peso esp. 500 kg).
  • TVAC COSMOS 01 (diám. 1,3m, largo 1,5m, Tmin: -155 ºC a Tmax: 170ºC, vacío mínimo de 10^-5 hPa, máx. peso esp. 250 kg).
  • TVAC COSMOS 02 (diám. 0,8m, largo 1m, Tmin: -155 ºC a Tmax: 170ºC, vacío mínimo de 10^-5 hPa, máx. peso esp. 20 kg).
  • Test de Temperatura y Temperatura/Humedad. 4 cámaras de dimensiones útiles max.: 1000 x 1000 x 1500 mm. Rango de temperaturas: -80 a +180 ºC. Humedad relativa: 10 a 95%.
  • Test de Altitud, Temperatura/Altitud, Temperatura/Altitud/Humeda+R2d: 2 cámaras de dimensiones útiles max.: 1000 x 1000 x 1500 mm, rango de temperaturas: -70 a +130 ºC, humedad relativa: 10 a 95%, altitud: de 1013 mbar a 5 mbar.
  • Test de ciclado rápido (>2ºC/min): 2 cámaras de atmósfera inerte y dimensiones útiles max.: 1500 x 1500 x 1500 mm, rango de temperaturas: -180 a +180 ºC, rango max. decambio de temperatura: 20ºC/min.
  • Choque térmico en atmósfera inerte con cámara de dimensiones útiles: 300 x 140 x 280 mm y rango de temperaturas de -170 a +150 ºC y una velocidad máxima de 300 ºC/min.
  • Test de niebla salina en cámara de dimensiones útiles: 1600 x 1005 x 685 mm, rango de temperaturas: de ambiente a 55ºC.
  • Test de sellado, con cámara de polvo. Dimensiones útiles: 800 x 900 x 2500 mm
  • Test de crecimiento de hongos en cámara de dimensiones útiles: 930 x 700 x 750 mm y rango de temperaturas: + 5 ºC +45ºC
  • ECSS-E-ST-10-03C
  • MIL-STD-810
/.galleries/Servicios/1c6ba089dbf3720216e19759278e1bb285b89bc8_SGSE_4.1.jpg

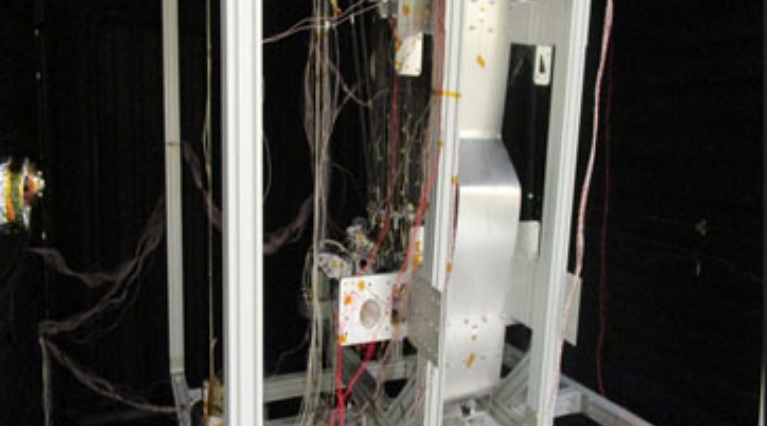

/.galleries/Servicios/SGSE-4-2.jpg

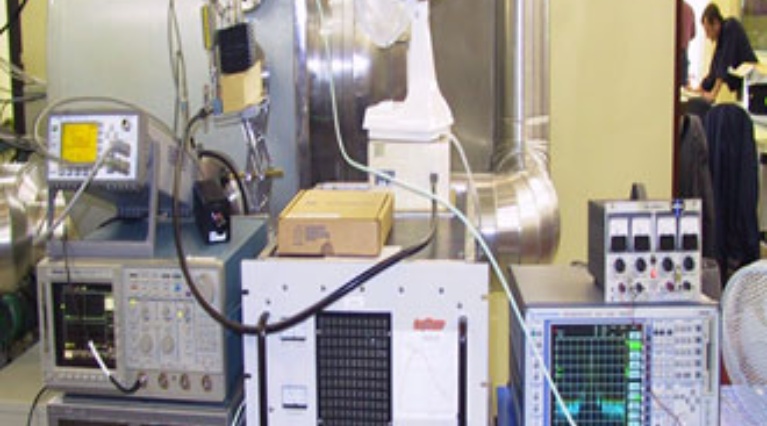

/.galleries/Servicios/SGSE-4-3.jpg

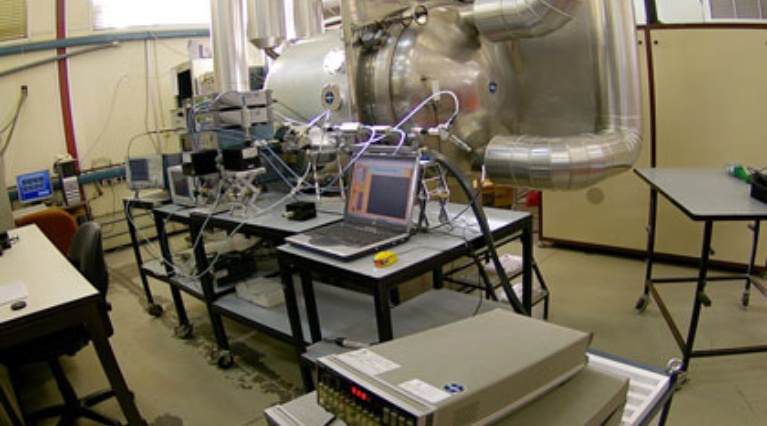

/.galleries/Servicios/SGSE-4-4.jpg
Responsable del Servicio:
Graciano Martínez Fuente
E-mail:
ensayos.ambientales@inta.es
Teléfonos:

[+34] 91 520 1395

Laboratorio / Unidad:
Laboratorio de ensayos climáticos (4921)
Área:
Área de Ensayos Ambientales (4920)
Departamento:
Departamento de Ensayos de Equipos y Sistemas (4900)
Subdirección:
Subdirección General de Sistemas Espaciales (4000)
Localización:
Sede Central INTA Torrejón de Ardoz
