Cámara Semianecoica

(FÉNIX)

Dimensiones L7 m x W3,8 m x H2,4 m

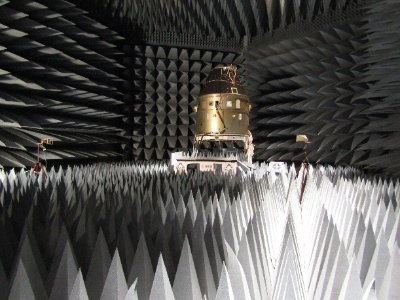

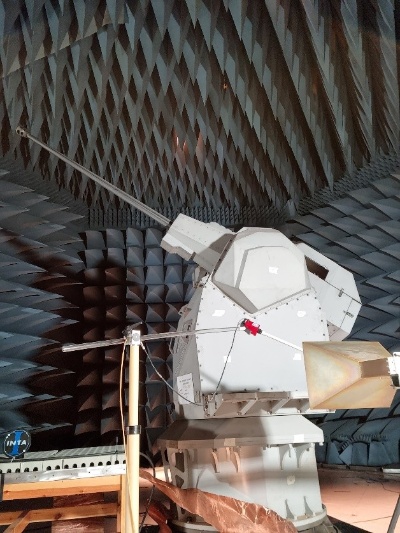

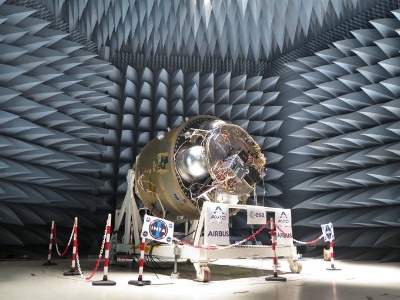

Cámara Semianecoica

(ATENEA)

Dimensiones L24 m x W14 m x H10 m

Puerta de acceso de W3600 x H3300

Clase ISO-8

Laboratorio Agresiones Electromagnéticas

Pulso electromagnético (EMP) hasta 50 kV/m

Ensayos de descarga electrostática hasta 300 kV

Efectos indirectos de rayos a equipos

Cámara Reverberante (MTC)

Dimensiones L7,5 m x W5,5 m x H4,5 m

Margen de frecuencia 100 MHz y 40 GHz

Cámara reverberante pequeña (SMTC)

Dimensiones L4,08 m x W1,84 m x H1,76 m

Margen de frecuencia 400 MHz y 40 GHz

Plataforma para ensayos en campo abierto

Plataforma de 2.500 m² (50 m x 50 m)

Conectada a la pista de rodadura aeropuerto Base Área Torrejón

Sala de integración

Dimensiones L7,5 m x W12 m  x H6,5 m

Puerta de acceso 6m x 6 m

Clase ISO-8

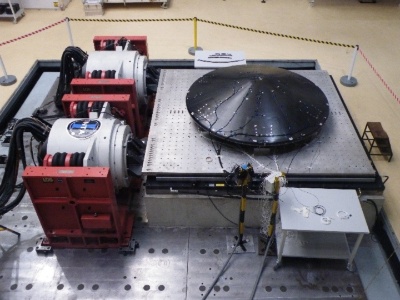

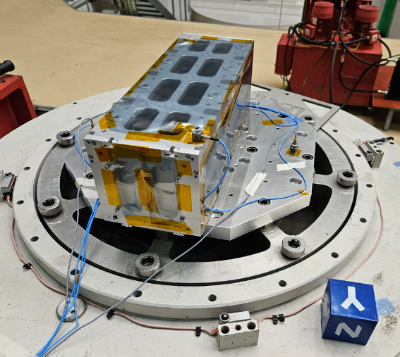

Sistema de vibración DUAL

Aceleración máxima 12 g´s

Dimensiones mesa deslizante 3 m x 3 m

Clase ISO 8

Sistema de Vibración COMBO

Aceleración máxima 30 g´s

Dimensión mesa deslizante 1,5 m x 1,2 m

Dimensión expansora 1,2 m Ø

Sistema de Vibracion COMBO 2

“CANIS MAJOR”

Aceleración máxima 40 g´s

Dimensiones mesa deslizante 0,8 m x 0,8 m

Dimensión expansora 0,8 m Ø

Sistema de Vibración Vert

Aceleración máxima 26 g´s

Dimensión expansora 1: 2,3 m x 2,3 m

Dimensión expansora 2: 1,5 m x 1,5 m

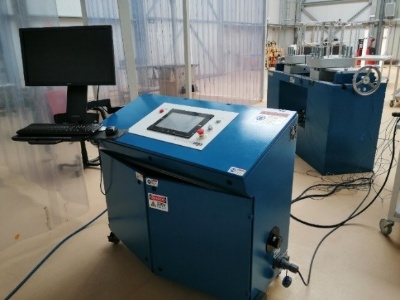

Sistema SRS neumático

“MESSIER 82"

Aceleración máxima 100.000 g´s

Dimensiones máximas espécimen 300 mm x 300 mm x 300 mm

Peso máximo EUT 45 kg

Balanza SPIDER 35

Dimensiones máximas espécimen 400 mm x 300 mm

Peso máximo EUT 35 kg

Balanza SPIDER 600

Dimensiones máximas espécimen 1250 mm x 1000 mm

Peso máximo EUT 600 kg

Sistema de medida de centro de Gravedad

SCHENCK ESE

Dimensiones máximas espécimen Ø 1000 mm

Peso máximo EUT 60 kg

Sistema de medida de centro de Gravedad

SCHENCK WS 4

Dimensiones máximas espécimen Ø 1000 mm

Peso máximo EUT 400 kg

Sistema de medida de Momento de Inercia

SCHENCK M2

Dimensiones máximas espécimen Ø 500 mm

Peso máximo EUT 40 kg

Sistema de medida de Momento de Inercia

SCHENCK M4

Dimensiones máximas espécimen Ø 1000 mm

Peso máximo EUT 400 kg

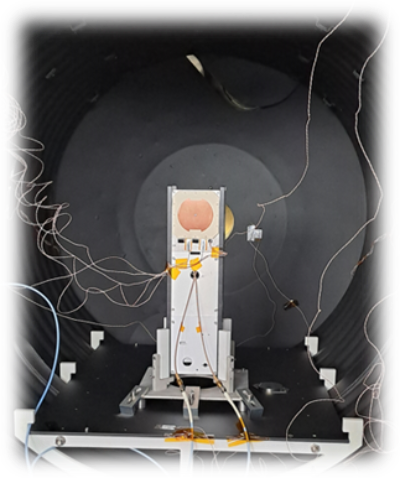

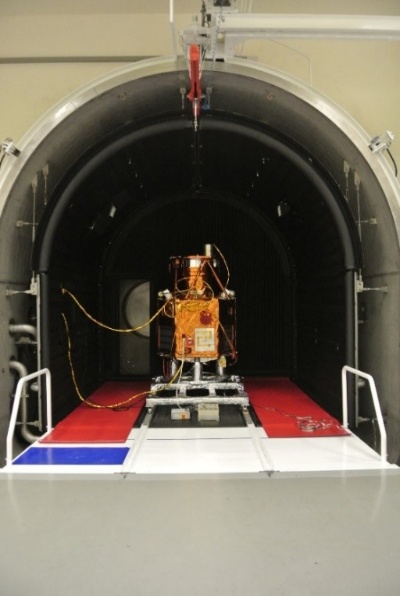

Simulador CENTAURUS A

Dimensiones 4 m x 4 m x 4 m

Margen de Temperatura -180ºC a + 160ºC

Nivel de vacío < 10-5 Pa

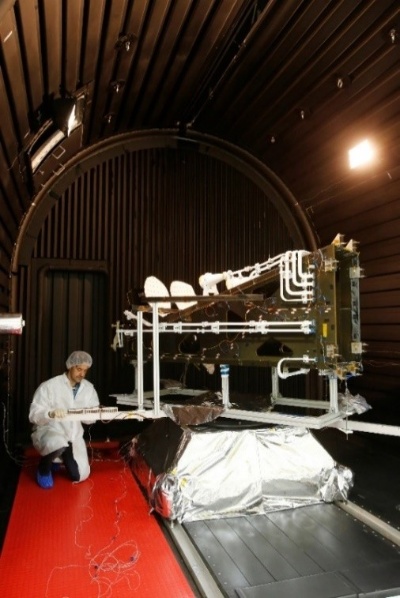

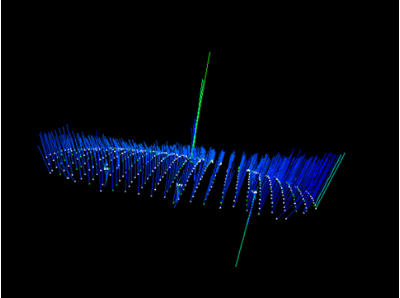

Capacidad ensayos termoelásticos

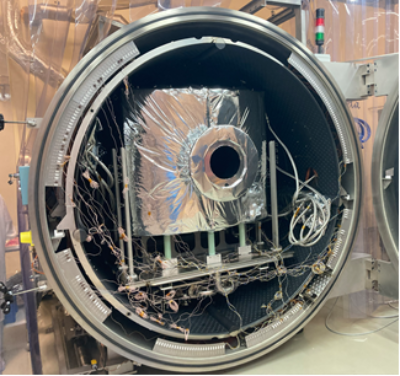

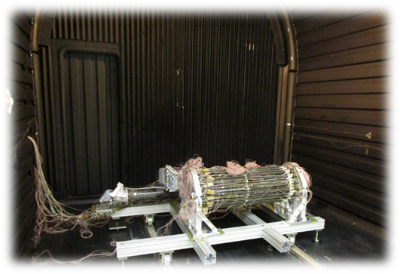

Simulador ANDROMEDA

Dimensiones Diámetro 2 m x 3 m fondo

Margen de Temperatura -192ºC a + 150ºC

Placa térmica -150º a + 150ºC

Nivel de vacío < 10-5 Pa

Simulador COSMOS 01

Dimensiones Diámetro 1,3 m x 1,5 m fondo

Margen de Temperatura -150º a + 150ºC

PPlaca térmica -150º a + 150ºC

Nivel de vacío < 10-5 Pa

Simulador COSMOS 02

Dimensiones Diámetro 0,8 m x 1 m fondo

Margen de Temperatura -150º a + 150ºC

Nivel de vacío < 10-5 Pa

BIG MAGALLANES

Dimensiones 1,45 m x 1,42 m x 1,5 m

Margen de Temperatura -180ºC a + 175ºC

Presión ambiente en atmósfera de GN2

LITTLE MAGALLANES

Dimensiones 0,815 m x 0,815 m x 0,535 m

Margen de Temperatura -180ºC a + 175ºC

Presión ambiente en atmósfera de GN2

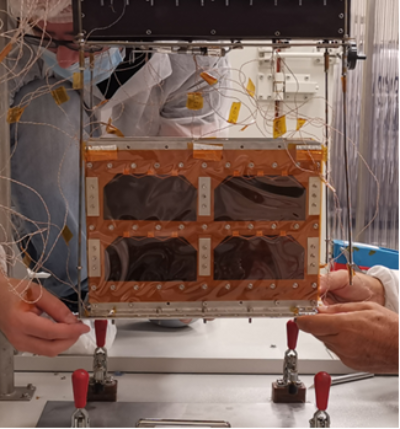

DRACO ATC4

Dimensiones 0,280 m x 0,330 m x 0,140 m

Margen de Temperatura -180ºC a + 150ºC

Presión ambiente en atmósfera de GN2

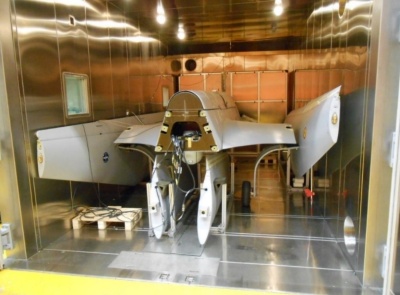

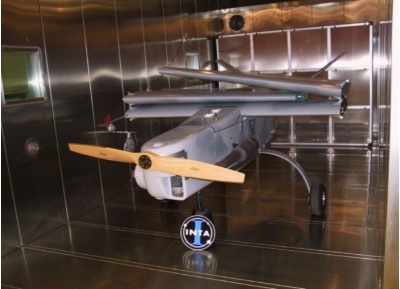

Cámara climática

Dimensiones: 5600 x 3000 x 3000 mm

Rango: Tª -60 a +110ºC; HR 10% a 95%

Peso máximo DUT: 400 Kg/m2

Pendiente max variación Tª: 2ºC/min

Fuente alimentación trifásica Ensayos alta potencia

Salida: DC, AC, DC+AC

Potencia de salida: 90KVA AC, 60KW DC

Tensión de salida: Hasta 300 VFN

Corriente salida: Hasta 200A por fase

Frecuencia de salida: 16 Hz a 905 Hz

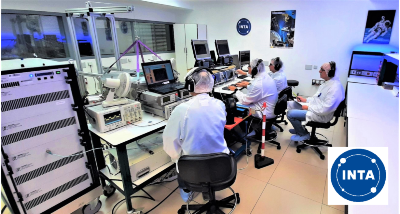

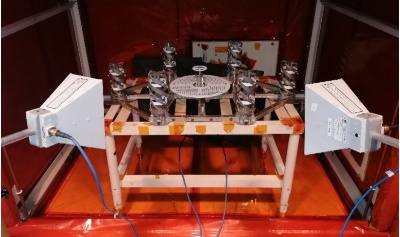

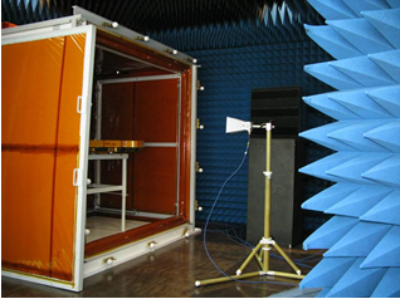

Cámara ensayos PIM radiado con Temperatura

Dimensiones cámara exterior (PIM sin Tª): 5 x 5 x 3,3 m

Dimensiones cámara interior PIM con Tª: 1000 x 1800 x 1800 mm

Peso máximo DUT: 200 Kg

Rango Tª-HR: -150 a + 150ºC; 50% a 0% HR

Velocidad media max variación Tª: 2ºC/min

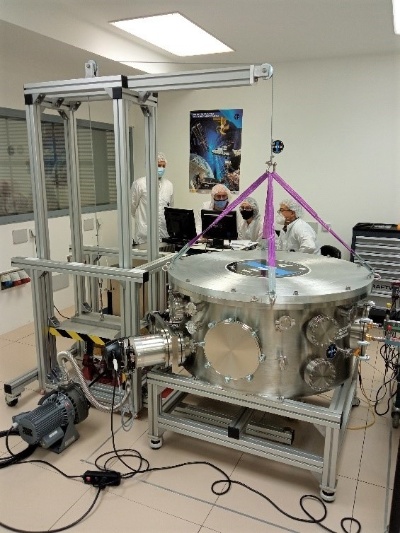

Cámara de vacío térmico “MULCOPOWER” para ensayos Multipactor, Corona y Power Handling

Dimensiones: Diámetro 1m, altura 0,5 m

Peso max Dut: 100 Kg/m2

Rango Tª-Presión: -60 a 90ºC; 1000 a 10-6 mb

Sala limpia ISO C8

Control en Tª, HR y presión

Dimensiones: 100 m2 aprox

Amplificadores de alta potencia

100 MHz – 1 GHz: 2,5 KW continua y pulsada

1 GHz – 18 GHz: 1 KW continua, 7 KW pulsada

18 GHz – 40 GHz: 350 W continua y pulsada

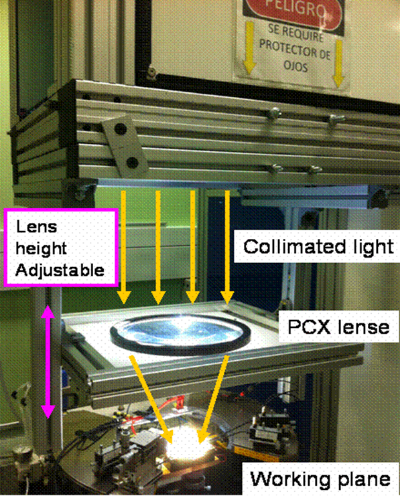

Simuladores solares luz continua

Zona espectral: Hasta 4 zonas

Mancha solar: Hasta 300 mm

Espectro: AM0, AM1.5, espectro variable

Simulator de luz pulsante

Lámparas de Xenon

Medida de cupones y paneles

Tamaño max EUT: 2 x 2 m

Sistema de medida de respuesta espectral

Tamaño máximo DUT: 150 x 150 x 20 mm

Rango espectral: 280 – 1900 nm

Rango Tª: -180ºC a +200ºC (con criostato)

Intensidad max equivalente: 10 mA

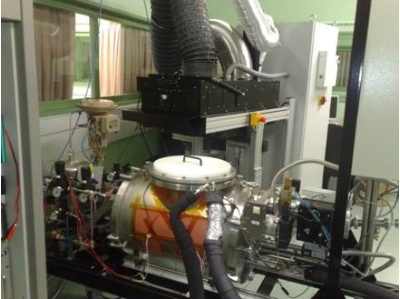

Cámara ensayos degradación UV

Rango Tª: -30ºC a 300ºC

Presión: hasta 10-6 mbar (alto vacío)

Intensidad radiación solar: hasta 13 SC

Medidas de propiedades Termo-ópticas

Espectrofotómetro basado en doble monocromador

Rango espectral: 200 – 2500 nm

Medidas de espectro

Fuentes continuas de luz y radiación solar

Rango espectral: 250 – 1700 nm

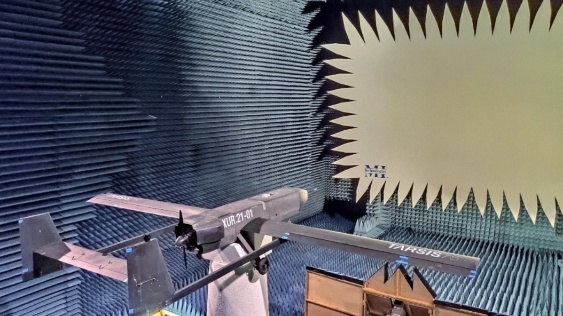

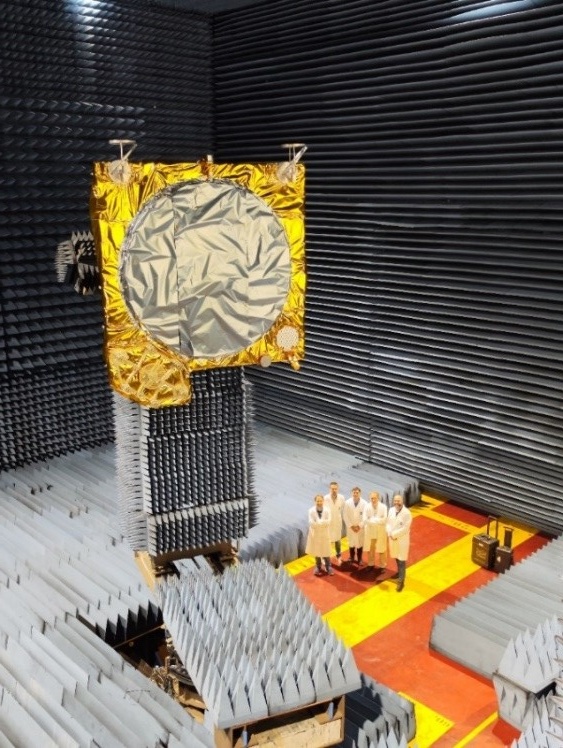

Cámara Anecoica Campo Compacto

Dimensiones L30.5 m x W18 m x H13 m

Zona Quieta L6 m x W5.5 m x H5 m

Medida de Antenas, Margen de frecuencias de 1.5 GHz a 40 GHz

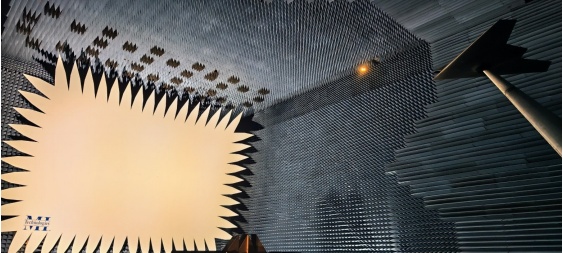

Firma Radar, Margen de frecuencias de 1.5 GHz a 40 GHz

SNF, dimensión máxima antena 8 m, frecuencias 0.4 GHz a 40 GHz

Campo Cercano Esférico

Dimensiones L12 m x W12 m x H12 m

Margen de frecuencias de 1 GHz a 40 GHz

Campo de abierto de medida de antenas

PMargen de frecuencias de 80 MHz a 3 GHz/p>

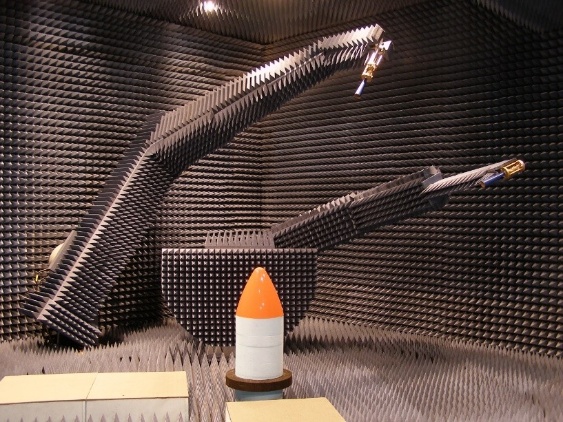

Cámara Anecoica BIANCHA

Dimensiones L7.1 m x W6.3 m x H3.9 m

Margen de frecuencias de 800 MHz a 26,5 GHz

Sistema hemisférico biestático completo

POLYBENCH

Dimensiones máximas de la muestra 500 mm x 500 mm

Margen de frecuencias de 2,6 GHz a 40 GHz

Instalación de alta precisión (< 0,05 dB)

POLYBENCH mmW

Dimensiones máximas de la muestra 500 mm x 500 mm

Margen de frecuencias de 50 GHz a 110 GHz

Instalación de alta precisión (< 0,1 dB)

MsJOINTS

Dimensiones máximas de la muestra 396 mm x 260 mm

Mediciones de parámetros S: 9 KHz – 10 MHz

Medición de corriente superficial: 9 KHz – 1 MHz

Estudio del comportamiento de materiales y uniones frente a impactos de rayos

MHPress

Medición de la eficacia de apantallamiento electromagnético (SE) según ASTM D4935

Medición de la resistencia cuadro en DC

Clúster de computación HPC

Clúster HPC con 22 máquinas, cada una con 2 unidades de procesamiento informático Xeon E5-2680 v3 @ 2.50 GHz con 24 núcleos

2 máquinas de visualización, cada una con 2 unidades de procesamiento informático Xeon E5-2660 v3 @ 2.60 GHz con 20 núcleos

1 estación de trabajo con 2 unidades de procesamiento informático Intel Xeon 5220R 2.2 GHz con 24 núcleos
