Dispositivo para aviones blanco no tripulados que contramiden la señal emitida por un radar que comanda armamento, utilizando un método que las siguientes etapas:

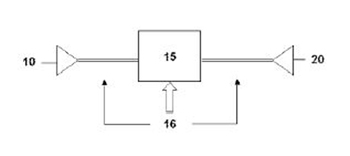

- - Recepción (10) por radio de la señal proveniente del radar que se quiere contramedir.
- - Procesado (15) de dicha señal en la misma banda de frecuencia en la que funciona el radar, mediante parámetros de funcionamiento (16).
- - Y transmisión (20) por radio de la señal de contramedida del radar de salida de la etapa anterior.
Dispositivo para aviones blanco no tripulados de pequeño tamaño, permitiendo dicho dispositivo evaluar sistemas de armas que actúen sobre dichos aviones.
Los sistemas de armas que actúan sobre estos aviones se comandan a través de un radar, comprendiendo a su vez estos aviones blanco dispositivos de contramedida que contramidan el radar que comanda los sistemas de armas anteriores.
Para conseguir que el dispositivo sea de reducido tamaño y peso, el dispositivo de la invención contrarresta el radar de forma coherente, cuando el dispositivo recibe las señales procedentes del radar, las modifica, y las vuelve a retransmitir.
Esto permite que el dispositivo trabaje con menor potencia, ya que se optimiza el uso de la potencia justo en la frecuencia de trabajo del radar, y permite optimizar el peso y el tamaño del dispositivo, con lo que se optimiza el coste del mismo.
Además, el dispositivo según la presente invención trabaja en toda la banda de frecuencia de trabajo del radar que comanda los sistemas de armas que se lanzan contra el avión blanco no tripulado, es decir, el radar que se quiere contramedir con el dispositivo de la invención.
Así, si bien el radar que se quiere contramedir trabaja en una frecuencia en concreto, dentro de la banda completa en la que funciona el dispositivo de la invención, no es necesario conocer dicho valor de frecuencia, puesto que el dispositivo de la invención modifica las señales procedentes del radar de forma analógica, mediante componentes de radiofrecuencia que trabajan a su vez en la misma banda en la que opera el dispositivo mencionado.
Así, con el dispositivo de la invención, no es necesario conocer a priori la frecuencia de trabajo del radar, sino tan sólo la banda de funcionamiento del mismo, reduciéndose de este modo considerablemente el número de componentes y su complejidad, con la consiguiente reducción de tamaño, peso y coste.
Las modificaciones que el dispositivo de la invención realiza sobre las señales procedentes del radar que comanda los sistemas de armas son:
- - Cambios en la frecuencia (doppler) de las señales.
- - Cambios en el nivel del eco de las señales en función de la ganancia del dispositivo.
- - Prolongación del eco en distancia de las señales del radar.
Dichas modificaciones pueden programarse de forma estática o de forma dinámica, variando en el tiempo.
El dispositivo de la invención comprende los siguientes elementos:
- - Sistema de recepción, que recibe las señales del radar.
- - Sistema de control y telemetría, que recibe las señales del sistema de recepción, las modifica en frecuencia, nivel de eco y prolongación el eco en distancia, enviándolas posteriormente al sistema de transmisión.
- - Sistema de radio enlace, a través del cual el dispositivo de la invención se conecta con una estación de tierra.
