Existen distintos métodos (cavidades resonantes, líneas de transmisión, espacio libre,…) para la caracterización electromagnética de materiales. La utilización de cada método depende del rango de frecuencia de la aplicación final, las pérdidas esperadas, la precisión requerida o la naturaleza y forma de la muestra.

El Área de Radiofrecuencia del INTA dispone de instalaciones y procesos de caracterización electromagnética de materiales en el estado del arte entre los que destacan una cámara anecoica polivalente denominada BIANCHA (Bistatic ANechoic CHAmber) y un sistema de caracterización de alta precisión denominado POLYBENCH que permiten la caracterización electromagnética de materiales y estructuras complejas mediante la medida de los coeficientes de transmisión, reflexión y absorción en espacio libre.

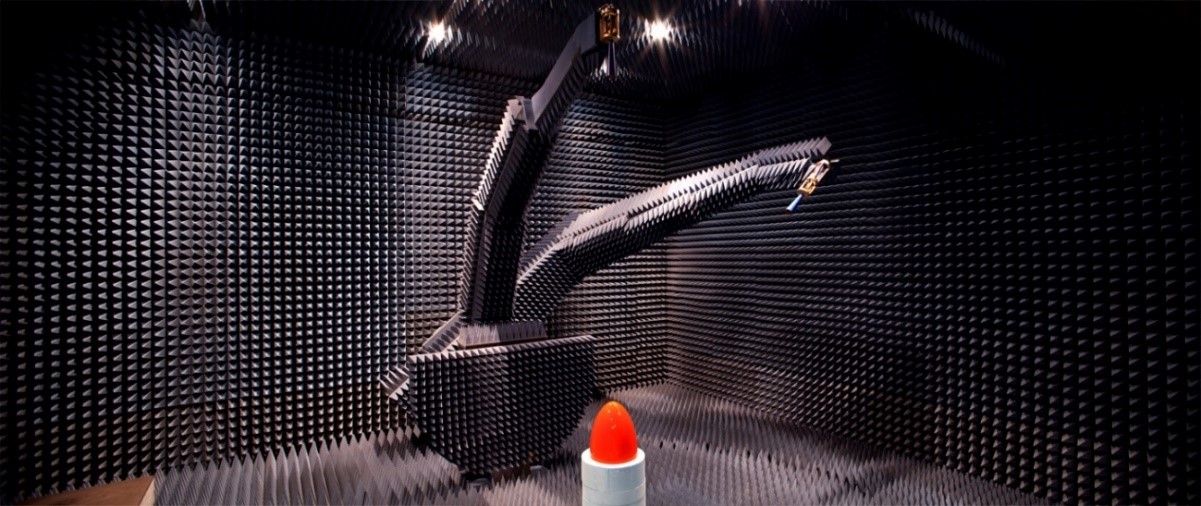

BIANCHA en una instalación de medida versátil, singular e innovadora concebida, diseñada y construida para posibilitar la realización de gran variedad de ensayos electromagnéticos tanto de radiación como de dispersión con una precisión estimada de 0,5 dB, incluyendo capacidad biestática y polarimétrica.

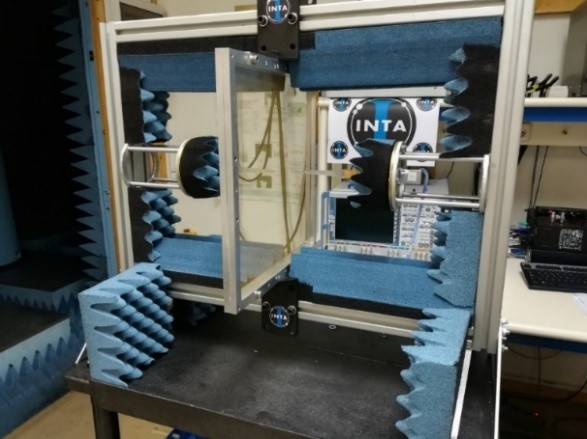

POLYBENCH es un banco de ensayos para medida en espacio libre de materiales que, por sus peculiaridades de fabricación o necesidad de operación, requieren un conocimiento de sus coeficientes de transmisión y reflexión o de sus propiedades electromagnéticas (permitividad y permeabilidad) en un amplio rango de frecuencias y con una precisión adecuada.

Este banco de medida en espacio libre, aunque no dispone de la versatilidad de BIANCHA, se caracteriza por tener precisiones un orden de magnitud superior, siendo capaces de detectar variaciones en el coeficiente de reflexión y transmisión inferiores a 0,05 dB. Está compuesto por dos elementos radiantes (antenas tipo polyrod) y una estructura rígida que aporta solidez y precisión, y que está recubierta por material absorbente para reducir el nivel de reflectividad del entorno de la muestra bajo prueba.

Su diseño, con una estructura robusta y estable, permite un alineamiento preciso de las antenas y de la muestra. Además, la posibilidad de intercambiar distintos tipos de portamuestras y de antenas, permite flexibilidad para medir muestras de diferentes geometrías y tamaños en diferentes rangos de frecuencia.
